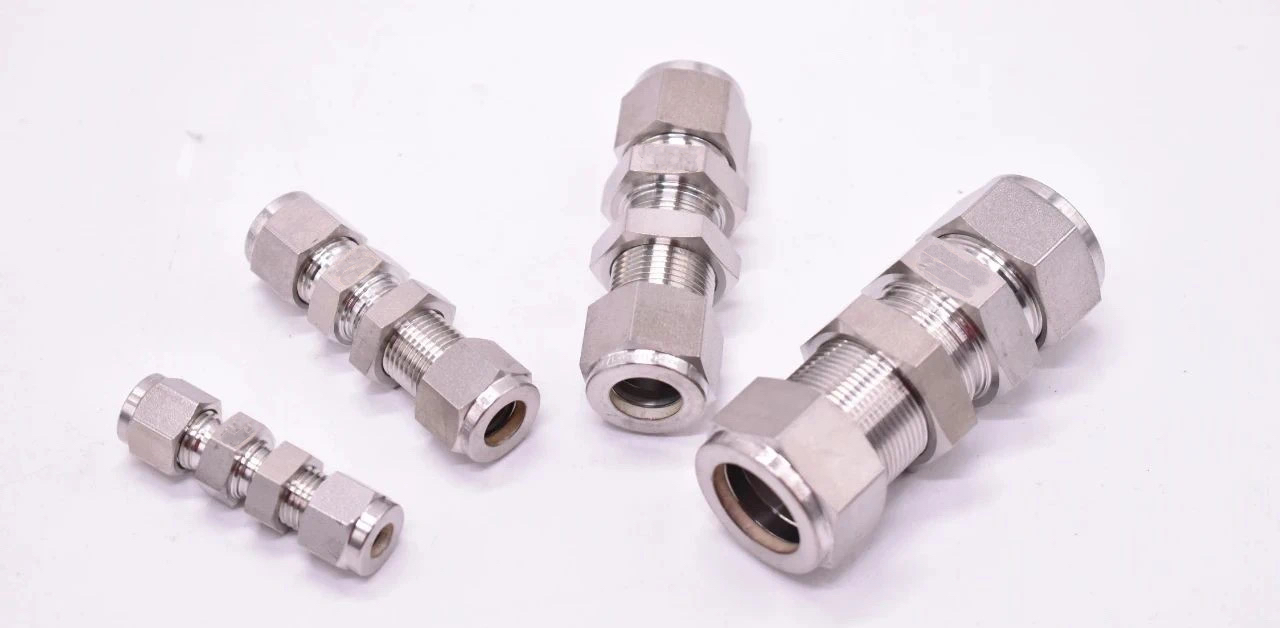

Izravni{0}}prolazni-konektor tipa-kartične ploče, kao ključna komponenta za postizanje spojeva prijelaza barijera u industrijskim cjevovodnim sustavima, zahtijeva sveobuhvatno razmatranje više faktora kao što su svojstva materijala, strukturalna kompatibilnost, tehnike ugradnje i prilagodljivost okolišu. Na temelju slučajeva industrijske prakse i standardnih specifikacija, ovaj rad sustavno sažima ključne tehničke točke za odabir takvih konektora.
Kompatibilnost materijala temeljno je jamstvo
Materijal spoja mora precizno odgovarati transportiranom mediju i uvjetima okoline. U petrokemijskoj industriji spojevi od nehrđajućeg čelika 316L, zbog svoje izvrsne otpornosti na koroziju kloridnih iona, postali su preferirani izbor za sustave koji transportiraju medije koji-sadrže klor; dok se u prehrambenoj industriji nehrđajući čelik 304 naširoko koristi u CIP sustavima za čišćenje zbog veće glatkoće površine i bolje usklađenosti sa higijenskim standardima. Za cjevovode za paru na visokim-temperaturama potrebno je odabrati materijal-od legiranog čelika koji je otporniji na temperaturu kako bi se izbjeglo oštećenje brtvljenja uzrokovano puzanjem materijala.
U posebnim uvjetima rada potrebno je usvojiti rješenje kompozitnog materijala. Na primjer, u području proizvodnje poluvodiča, PFA/PVDF prstenasti spojevi mogu izdržati jaku kiselinsku i alkalnu koroziju, a njihovo svojstvo niskog ispiranja ispunjava zahtjeve za transport ultra-čiste vode; u radnim-uvjetima visokog tlaka hidrauličkih sustava, dvostruka ferula struktura u kombinaciji s-čeličnim maticama visoke čvrstoće može izdržati radne tlakove iznad 35 MPa, što je 200% više od tlačne-nosivosti običnih spojeva.
Strukturna kompatibilnost određuje pouzdanost veze
Spojna konstrukcija mora biti precizno usklađena sa sustavom cjevovoda. U cjevovodima instrumenata s ograničenim prostorom, ravna-struktura srednjeg spoja može smanjiti zahtjeve za prostorom za ugradnju za 90%; za scenarije održavanja koji zahtijevaju često rastavljanje i sastavljanje, brzi spoj s prstenom za zaključavanje može skratiti vrijeme održavanja za 50%. Posebnu pozornost treba obratiti na razliku u dubini konusnih rupa u zglobnom tijelu. U petrokemijskom projektu, zbog neusklađenosti unaprijed-ugrađenog spojnog tijela, stopa istjecanja povećala se za 15%. Problem je kasnije riješen implementacijom prilagođenog procesa pred-instalacije.
Usklađivanje promjera cijevi treba slijediti načelo "prioritet koaksijalnosti". Neravnine čeone strane cijevi treba kontrolirati unutar 0,05 mm. Prekomjerni zaostali neravnini uzrokovat će neravnomjerno utiskivanje reznog ruba rukavca, a određeni hidraulički sustav jednom je zbog toga patio od curenja impulsa. Preporuča se korištenje namjenskih unaprijed-instaliranih alata kako bi se osiguralo da se dubina reznog ruba umetnutog u rukavac kontrolira unutar raspona od 0,1-0,2 mm, što može stvoriti učinkovito brtvljenje uz izbjegavanje pretjerane deformacije.
Specifikacije postupka instalacije osiguravaju izvedbu
Faza pred{0}}instalacije trebala bi uspostaviti standardizirane postupke. Određeno poduzeće za građevinske strojeve predstavilo je hidraulički stroj za pred-ugradnju, koji je povećao točnost zakretnog momenta pred-ugradnje na ±5%, što je rezultiralo povećanjem stope prolaznosti ispitivanja otpornosti na pritisak za spojeve sa 78% na 99%. Posebnu pozornost treba obratiti: Moment prije -montaže za spojeve od različitih materijala značajno varira. Spojevi od nehrđajućeg čelika moraju se kontrolirati unutar 15-20 N·m, dok spojevi od bakrenih legura zahtijevaju samo 8-12 N·m.
Instalacija na -licu mjesta mora slijediti načelo "tri{1}}ne": nemojte koristiti brtvilo (hidraulički sustav nije uspio jer je brtvilo blokiralo otvor za prigušivanje); nemojte primijeniti bočnu silu (brodski cjevovod je otkazao zbog bočnog naprezanja što je uzrokovalo zamor i lom spoja); nemojte ponavljati rastavljanje i sastavljanje (linija za proizvodnju hrane je otkazala zbog više rastavljanja i sastavljanja, što je rezultiralo oštećenjem brtvene površine). Nakon ugradnje potrebno je tlačno ispitivanje na dva puta većem od radnog tlaka. U određenom projektu nuklearne energije ova je metoda korištena za otkrivanje 3 potencijalne točke curenja unaprijed.
Prilagodljivost okolišu pruža dugoročno jamstvo-
Prilagodljivost temperature mora pokriti cijeli radni raspon. Gornja granica radne temperature za konektore od PP materijala je 80 stupnjeva, dok se PVDF materijal može proširiti do 150 stupnjeva. Kemijska tvrtka greškom je upotrijebila pogrešan materijal, uzrokujući pucanje konektora zbog niskih-temperaturnih uvjeta zimi. Za vanjske primjene potrebno je uzeti u obzir čimbenike UV starenja. Fotonaponska elektrana produžila je radni vijek na otvorenom na 10 godina odabirom najlonskih konektora s dodacima čađe.
Uvjeti vibracija zahtijevaju dizajn za smanjenje vibracija. Određeni generator vjetroturbine povećao je vijek trajanja vibracija od 5000 puta do 20000 puta dodavanjem gumene odbojne čahure na spojnoj točki. Za korozivna plinska okruženja potrebno je odabrati konektore s anti-korozijskim premazima. Određeno postrojenje za klor-alkalije smanjilo je godišnju stopu korozije s 0,3 mm na 0,05 mm usvajanjem konektora presvučenih PTFE-om.
Odabir izravnih-prolaznih-konektora tipa kartice-zahtijeva sustavan pristup, uključujući odabir materijala, strukturni dizajn i održavanje instalacije u zatvorenom-sustavu upravljanja petljom. Preporuča se da poduzeća uspostave bazu podataka za odabir konektora, dokumentirajući slučajeve primjene pod različitim uvjetima. Kroz PDCA ciklus, sheme odabira mogu se kontinuirano optimizirati. S razvojem inteligentne proizvodnje počeli su se primjenjivati inteligentni konektori s IoT funkcijama. Oni mogu pratiti status konektora u stvarnom vremenu i izdavati upozorenja za potencijalne rizike, što će biti važan smjer za budući razvoj tehnologije konektora.
